Beskrivelse

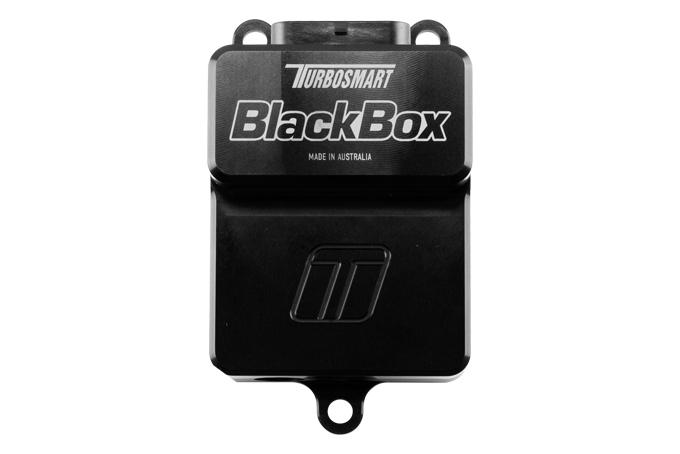

BlackBox fra Turbosmart er en dedikert elektronisk wastegate-kontroller som fungerer med en rekke fabrikk-, ettermarkeds- og motorsport-ECUer. BlackBox beskytter mot høye strømkrav og oversetter både enkle og avanserte boostkontrollstrategier til en ventilposisjon. Den kan brukes på enkle eller doble elektroniske wastegate-systemer for optimal boostkontroll.
BlackBox er en dual-channel, høystrøms H-Bridge-driver for bruk med Turbosmarts elektroniske eksterne wastegates, inkludert StraightGate50, samt våre elektroniske poppet-style ventiler som CompGate40, HyperGate45, ProGate50 og PowerGate60. BlackBox støtter flere kontrollstrategier og aksepterer ulike innganger:
-PWM (Pulse Width Modulation) som brukes for tradisjonelle boostkontroll-solenoider
-0–5 V posisjonsmål
-CAN-posisjonsmål
-CAN-bus override for avanserte ECUer der kontrollstrategien kan utvikles direkte
Funksjoner og egenskaper:
-Automatisk kalibrering av elektroniske eksterne wastegates via full sweep
-Overtemperaturovervåkning via temperatursensorer
-Ferdig konfigurert med flow vs. lift-kalibreringsdata for alle Turbosmart elektroniske ventiler for enkel oppsett og nøyaktig boostkontroll
-Justering av innstillinger via USB og PC-basert programvare
-Ubegrensede kontrollstrategier kan implementeres via CAN-bus override, begrenset kun av ECUens kapasitet
Tekniske funksjoner:
-Dual-channel høystrøms H-Bridge-utganger
-2 x wastegate ventilposisjonsinnganger (0–5 V)
-2 x wastegate temperatursensorinnganger (0–5 V)
-2 x frekvensinnganger (avansert wastegate posisjonsencoder)
-PWM målposisjonsinngang
-Analog 0–5 V posisjonsmål
-CAN-bus posisjonsmål
-CAN-bus ventilarealmål
-CAN-bus programmerbar PID-modus
-Fabrikkkalibrert PID for alle Turbosmart eGates
-Intern overstrømsbeskyttelse
-Intern overtemperaturbeskyttelse
-Automatisk posisjonskalibrering
-Anodisert aluminiums-kapsling
-34-pin Superseal-kontakt
Dette følger med:
-Turbosmart BlackBox Wastegate Controller Unit
-34 Pin Connector
-34 Pins
-Turbosmart Decal
-Instruction Card
